您當前位置: 產品中心油田閥門電動平板閘閥

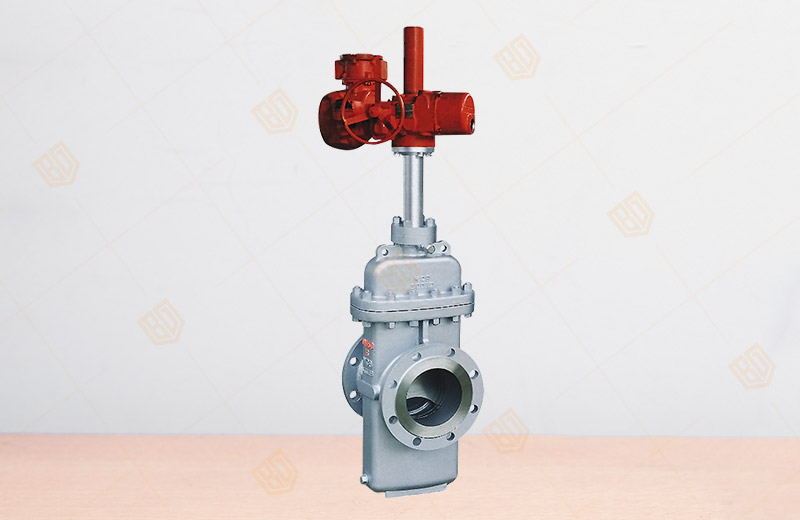

Z943F電動平板閘閥

產品概況

產品型號：Z943F
公稱通徑：NPS 2"～60"、 DN50～1500mm
壓力范圍：CL150～900Lb、 PN1.0～16.0MPa
工作溫度：-15℃～+120℃
主體材質：碳鋼、不銹鋼、合金鋼
設計標準：API 6D、API6A、ASME B16.34、GB/T 19672
結構長度：ASME B16.10、GB/T 12221
連接標準：ASME B16.5、GB/T 9113、JB/T 79
壓力試驗：API 598、GB/T 13927、GB/T 26480、JB/T 9092
壓力-溫度等級：API6D、GB/T 26480

Z943F電動平板閘閥產品詳情

Z943F電動平板閘閥-產品說明

百鋼閥門集團生產銷售的Z943F電動平板閘閥密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等。

Z943F電動平板閘閥-性能規范

公稱壓力

產品型號

1.0～16.0MPa

150～900Lb

無導流孔

Z9B43WF、Z9B43WD、Z9B43WY、Z9B43WbF、Z9B43WbY

有導流孔

Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y

壓力等級		常溫下壓力試驗(MPa)				適用溫度(℃)			適用介質
壓力等級		殼體	左密封	右密封	低壓密	"G"型	"D"型	普通型	"KZ"型	"Z"型
公稱壓力(MPa)	1	1.5	1.1	1.1	0.6	-29～250	-45～121	-29～121	含H2S和CO2＞500Mg/m3的介質	石油、天然氣、水等
	1.6	2.4	1.76	1.76	0.6
	2.5	3.75	2.75	2.75	0.6
	4	6	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10	15	11	11	0.6
	16	24	17.6	17.6	0.6
磅級 Lb	150	2.93	2.07	2.07	0.6
	300	5.52	5.52	5.52	0.6
	400	10	7.31	7.31	0.6
	600	15	11.03	11.03	0.6
	900	22.4	16.54	16.54	0.6

Z943F電動平板閘閥-外形尺寸

公稱壓力（MPa）	公稱通徑（MPa）	尺寸
公稱壓力（MPa）	公稱通徑（MPa）	L	D	D1	D2	b	f	z-d	H	H1	E	W
1.6	40	165	150	110	84	18	3	4-18	365	415	90	305
	50	178	165	125	99	20	3	4-18	387	455	105	305
	65	190	185	145	118	20	30	8-18	466	545	133	305
	80	203	200	160	132	20	3	8-18	520	645	156	305
	100	229	220	180	156	22	3	8-18	655	740	182	305
	150	267	285	240	211	24	3	8-22	823	980	269	305
	200	292	340	295	266	24	3	12-22	1010	1210	350	305
	250	330	405	355	319	26	3	12-26	1220	1470	412	305
	300	356	460	410	370	28	4	12-26	1405	1805	505	305
	350	381	520	470	429	30	4	16-26	1580	1950	560	305
	400	406	580	525	480	32	4	16-30	1777	2197	665	305
	500	457	715	650	609	36	4	20-33	2132	2652	817	458
	600	508	840	770	720	38	5	20-36	2545	3201	920	458
2.5	40	165	150	110	84	18	3	4-18	365	415	90	305
	50	178	165	125	99	20	3	4-18	387	455	105	305
	65	191	185	145	118	20	3	8-18	466	545	133	305
	80	203	200	160	132	24	3	8-18	520	645	156	305
	100	229	235	190	156	24	3	8-22	655	740	182	305
	150	267	300	250	211	28	3	8-26	823	980	269	305
	200	292	360	310	274	30	3	12-26	1010	1210	350	305
	250	330	425	370	330	32	3	12-30	1220	1470	412	305
	300	356	485	430	389	34	4	16-30	1405	1805	505	305
	350	381	555	490	448	38	4	16-33	1580	1950	560	305
	400	406	620	550	503	40	4	16-36	1777	2197	665	305
	500	457	730	660	609	44	4	20-36	2132	2652	817	458
	600	508	845	770	720	46	4	20-39	2545	3201	920	458

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z943F電動平板閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

下一個產品：氣動平行切斷閘閥

上一個產品：國標無導流孔平板閘閥
